2.2.3 涂层的耐化学性
分别用3%氯化钠溶液、30%氢氧化钠溶液和15%的盐酸溶液浸泡涂膜,测试涂层的耐化学品性,每隔24h观察涂膜。实验结果为,不同含量辣椒碱配方的UV固化涂层,都有较好的耐盐水、天然海水及碱溶液的性能(≥720h)。但是当辣椒碱含量达到15%时,涂层的耐酸性能降低,在HCl (15%)溶液中浸泡20天(480h)时,涂层有黑斑及气泡现象出现。
2.2.4 漆膜的防污性能

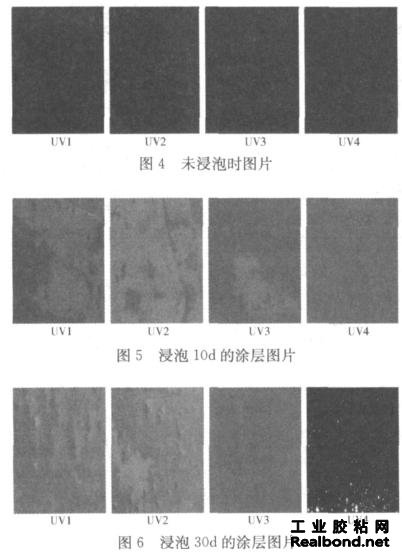

考察4组不同配方涂料的防污性能,实海挂板实验在大 连水产学院的实验基地进行。图4分别为配方UV1,UV2, UV3和UV4的初始照片,图5,图6和图7分别为实海浸泡 10d,30d,60d的照片。
由图5可看出,在实海浸泡的前10d,不同配方的涂层没 有差别,都没有海生物的附着和污染。当浸泡30d时,涂层的 表面仍然没有明显的污染(如图6)。但是在浸泡60d时,不同 配方的防污涂层出现明显差别,配方中不含辣椒碱的涂层表 面的微生物明显高于含有辣椒碱的涂层,并且由图7也可以 看出,UV4配方涂层的微生物少于UV3和UV2,这说明随着 配方中辣椒碱含量的增加,涂层的抗污性能相应提高。但是 综合考虑,UV3配方在具有较好的机械性能的前提下,也表现 出优良的防污性能。
3 结 论
(1)通过含杂萘联苯结构的环氧树脂,成功合成含不饱和 双键可自由基固化的环氧甲基丙烯酸酯。
(2) UV固化体系中,选用稀释剂三羟甲基丙烷三丙烯酸 酯(TMPTA)和1,6-己二醇二丙烯酸酯(HDDA);引发剂Da- rocur 1173(3%)。
(3)添加辣椒碱作为防污剂,制备环境友好防污涂料。当 辣椒碱含量占树脂质量的10%时,涂层的性能:铅笔硬度, 5H;附着力,1级;较高的固化程度和优良的抗盐水、海水及酸 碱性能;实海挂板实验中浸泡60天没有明显的微生物和有机 物的污染,表现良好的抗污性能。
参考文献
[1] Qingwei Xu, Carlos A Barrios, Teresa Cutright, Bi-min Zhang Newby.
Evaluation of Toxicity of Capsaicin and Zosteric Acid and Their
Potential Application as Antifoulants [J]. Inc Envi- ron Toxicol, 2005, 20: 467-474.
[2] Fischer. Marine Organism Repellent Covering for Protection
of Underwater Objects and Method of Applying Same [ P]. US005226380A, 1993-07-13.
[3] Watts. Anti-fouling Coating Composition Containing
