2·3 偶联剂对环氧结构胶耐老化性能的影响
为了提高胶接接头的粘接性能,经常使用偶联 剂。在环氧结构胶中经常使用的是硅烷偶联剂。其 使用方法有[7]:a.表面预处理法,把硅烷偶联剂配成 1%~2%的乙醇溶液,使用时涂在清洁后被粘物表 面,再将被粘物在80℃下加热30 min后,冷却至室 温,即可上胶;b.迁移法,将硅烷偶联剂按树脂量的 2%直接加到胶液中,依靠分子的扩散作用,迁移到 粘接表面处。

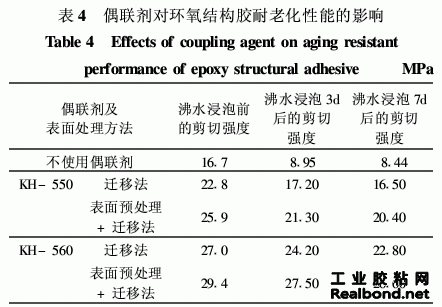

保持环氧结构胶的基本配方不变,A组分配方 为环氧树脂质量∶稀释剂质量=100∶20,B组分采用 固化剂B4,在此基础上,探讨偶联剂及其处理方法对 环氧结构胶耐老化性能的影响试验结果见表4。
根据表4中的数据可以得出以下结论:
1)使用硅烷偶联剂不仅可以提高环氧结构胶的钢-钢抗剪强度,而且可以显著提高胶接接头耐 沸煮的能力,提高环氧结构胶的耐老化性能。
2)不同的硅烷偶联剂对改善环氧结构胶的耐老化性能效果各异,在本试验中,KH-560的效果要 明显好于KH-550。
3)对粘接接头处用硅烷偶联剂进行表面预理, 对提高环氧结构胶的耐老化性能大有帮助。
硅烷偶联剂的一般分子结构通式为RSiX3,其 中R为有机基团,X为易水解基团。X基团经水解后,能与无机物的表面产生很好的亲合。而R基团 能与有机脂结合。从而使两种不同性质的材料偶联 起来,获得很好的粘接性能和水解稳定性。因为不同的硅烷偶联剂的官能团不同,不同官能团的活性 不同,所以对粘接性能的改善程度也不相同,对耐老化性能的改善程度也不相同。
3 结 论
1)利用固化剂按一定比例复配的方法,在保证胶体本身具有较好的力学性能的同时,可大幅度改 善了环氧结构胶的耐老化性能。
2)有机蒙脱土在提高环氧结构胶粘结强度的同时,对环氧结构胶的耐老化性能也有一定的改善作用。
3)使用硅烷偶联剂可以显著提高环氧结构胶 的耐老化性能。不同的偶联剂的改善效果不同,在本试验中,KH-560的效果要好于KH-550。对粘接接头处用硅烷偶联剂进行表面预处理,对提高环 氧结构胶的耐老化性能大有帮助。
参考文献
[1] 贺曼罗.环氧树脂胶粘剂[M].北京:中国石化出版社,2004·
[2] 倪晓雪,李晓刚,张三平,等.胶粘剂环境老化行为的研究现状 及展望[J].材料保护, 2007,40(2):46-49.
[3] 王孟钟,黄应昌.胶粘剂应用手册[M].北京:化学工业出版 社, 1987·
[4] 胡玉民,吴良义.固化剂[M].北京:化学工业出版社, 2004·
[5] 潘东芳,彭勃.工艺参数对低粘度建筑结构胶粘接强度的影响 [J].热固性树脂, 2004,19(2):24-26
[6] 贺曼罗,蒋伟.建筑结构胶的耐老化性能及其改善的研究 [C]//第八届全国建筑物鉴定与加固改造学术会议论文集.北 京:中国建材工业出版社,2006·
