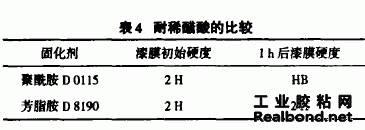

将上述湿膜在不同温度环境下干燥7d后(干膜约10μm)，用10%醋酸水溶液浸泡，测试涂膜的铅笔硬度，结果见表4。
在常见有机化学品中，醋酸对有机物漆膜的破坏最为剧烈，使用芳脂胺固化剂时漆膜耐稀醋酸的性能明显好于使用聚酞胺固化剂的漆膜。
1.6耐盐雾比较

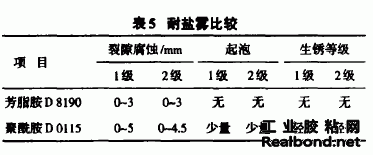

按ASTMB 117 进行耐盐雾实验800h，结果见表5。
由表5可见，使用芳脂胺固化剂时，漆膜的耐盐雾性更好。
2.芳脂胺固化荆性能优异的理论解释
和聚酞胺相比，芳脂胺固化剂D8190所得漆膜性能优异主要是由其结构决定的。其分子中含双苯环的刚性结构单元和长烃链的柔性结构单元，既与液体环氧具有完全的混容性，又对油漆中的颜填料具有极好的润湿和包彼效果，故用其固化的环氧漆膜极其致密，耐盐雾和耐稀醋酸性能优良；另外，分子中所含苯环上的酚经基具有催化作用，而且胺基连接在烃基上，故与环氧基的反应速度快，使涂布后漆膜的粘度快速上升，从而有效地防止导电粉在漆膜中的迁移，保持了导电粉在漆膜中的均匀分布，降低了表面电阻率，在干燥温度较高时，芳脂胺固化剂D8190和聚酞胺固化剂D0115的反应速度差异小，因此漆膜电阻率差异缩小，而干燥温度较低时芳脂胺固化剂D8190和聚酞胺固化剂D0115的反应速度差异扩大，漆膜电阻率差异随之放大。
3.结语
(1)芳脂胺类的固化剂D8190用于浅色环氧防静电涂料时，不仅在气温较低时也可以得到较低的电阻率，而且耐稀醋酸和耐盐雾性也比较突出，还可用于高固体分环氧涂料，和传统的聚酞胺固化剂相比，性能优势明显，因此特别适用于油罐内壁的浅色导静电防腐蚀涂料。
(2)使用芳脂胺固化剂D8190如和聚酸胺固化剂D0115的漆膜耐其它化学品的性能对比还有待进一步研究。
参考文献
1.上海杜耳化工有限公司技术报告.D301，2003/08
2.上海君江科技有限公司技术报告，J622，2006/05
3.涂料工艺〔M〕.北京:化学工业出版社，1996
4.腐蚀与防护全书(M〕.北京:化学工业出版社，1994
