1·5 涂层的测试与表征
用JSM-6480扫描电子显微镜考察了两种涂层中填料的 分散情况。配置浓度为3·5%的NaCl溶液,将准备好的涂层 放在上述溶液中浸泡。用EG&G PARC283电化学综合测试系 统进行阻抗测试。
2 结果与讨论
2·1 改性纳米SiO2的XRD分析

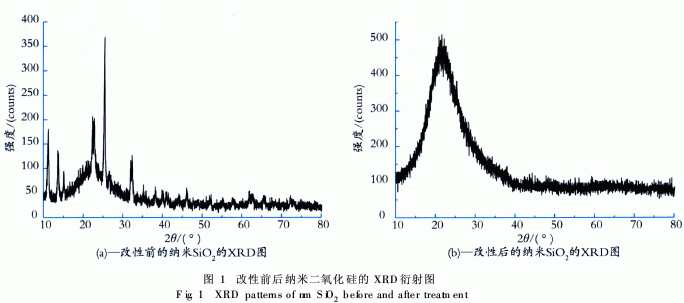

本文用XRD对改性后的纳米SiO2进行了表征,见图1。
从图1可以看出,与改性前相比,改性后的纳米SiO2的XRD 图谱呈现出馒头峰,表明改性后,纳米SiO2表面的结构被改变。
2·2 改性纳米SiO2的红外分析
纳米SiO2改性后,表面往往吸附有溶剂、未接枝的硅烷偶 联剂等杂质。为避免这些杂质的影响,本文将改性后的产物 经多次离心机内离心分离,无水乙醇和蒸馏水清洗,最终在 80℃下烘干后,再进行红外分析。图2为纳米SiO2改性前后 的红外谱图。

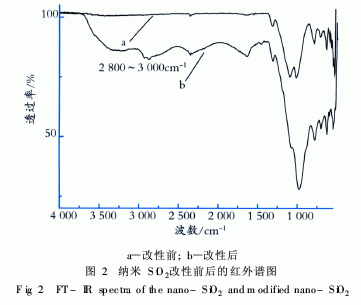

图2中, a为改性前纳米SiO2红外曲线, b为改性后纳米 SiO2红外曲线,从b曲线中可以看到, 2 800~3 000 cm-1处为 偶联剂分子中亚甲基结构的对称伸缩振动和反对称伸缩振 动,证实了偶联剂6040对纳米SiO2的改性。
2·3 改性对填料分散性的影响
图3为加入不同填料的涂层的SEM照片。
从图3可以看出,含未改性填料的涂层中含有较大的粒子团,而且分散性也不是很均匀;含改性填料的涂层中的粒子都比较小,且分散性也比较均一。这说明了填料的改性使其在涂层中分散性得到较好的改善。
2·4 填料改性对涂层耐腐蚀性能的影响
本文通过交流阻抗方法考察了填料改性对涂层耐腐蚀性能的影响。交流阻抗方法是用小幅度正弦交流信号扰动电解池,并观察体系在稳态时对扰动的跟随情况,同时测量电极的阻抗。用阻抗来评价耐腐蚀效果,实际上是比较传递阻率即 当频率趋于无穷大时的阻抗值,而阻抗值与阻抗测试曲线的高度和宽度有关,高度越高或宽度越大,阻抗值就越大。在本实验中阻抗值越大就表示涂层的耐腐蚀性越好。图4为涂层的阻抗测试图。
图4为涂层的阻抗测试图。
由图4可以看出,在涂层浸泡相同时间后,加入改性填料涂层的阻抗值都是大于加入未改性填料的阻抗值。而且随着时间的延长,加入改性填料涂层阻抗值的降低比加入未改性 填料涂层要慢得多,说明其耐腐蚀性要好。这可能是因为未 改性的填料加入到涂料中后由于相容性的问题团聚在一起, 自身留有孔隙,并且在填料相与成膜物质基体之间产生空隙, 导致了水和O2等其他小分子较容易地穿越涂层,最终造成金 属基材的腐蚀。而改性后的填料加入到涂层中后可以避免上述问题,所以其对金属基材的保护要好很多。
3 结 语
(1)改性后纳米SiO2由晶态转变为非晶态,表面带有偶联剂的特征基团。
