1·3 浸出液制取
按照GB 5085·3-1996《危险废物鉴别标准-浸 出毒性鉴别》,GB 5086·2-1997《固体废物浸出毒性 浸出方法水平振荡法》制取废弃泥浆固化物的浸出 液待测。
2 结果与讨论
2·1 固化剂比例的影响

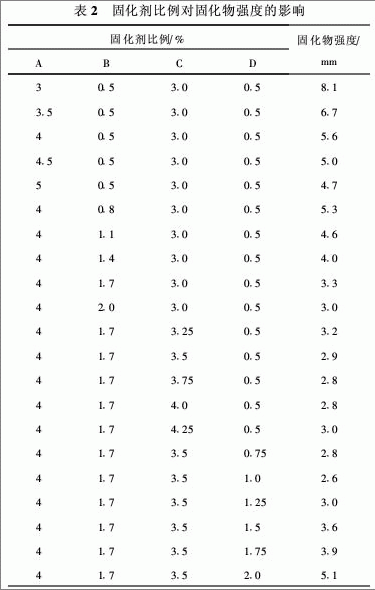

在固化反应时间为7 d,反应温度为室温条件下考 察不同固化剂比例对固化物强度的影响,结果见表2。从表2可以看出,保持B、C、D投加量不变,固化物强度随着A加量的增加而增大,当A达到4%后, 固化物强度随着A加量增加的变化趋小,从成本考虑,确定A的加量为4%;确定A加量为4%、C、D加 量不变,固化物强度随着B加量的增加而增大,当B 达到1·7%后,固化物强度随着B加量增加的变化趋 小,从成本考虑,故确定B的加量为1·7%;确定A加 量为4%,B加量为1·7%,D加量不变,固化物强度随着C加量的增加而增大,当C达到3·5%后,固化物强度随着C加量增加的变化趋小,从成本考虑,故确定C的加量为3·5%;确定A加量为4%,B加量为 1·7%,C加量为3·5%,固化物强度随着D加量的增 加出现先增大后降低的现象,当D加量1%时固化物强度达到最高值,故确定最佳配方为A 4%、B 1·7%、 C 3·5%、D 1%。
在表2的数据中,固化物强度基本随着A、B、C 三种药剂投加量的增加而增大,原因是随着主凝剂、助凝剂、吸附剂加量的增大,固化剂与钻井废弃泥浆 反应更加充分,形成的钙矾石量越多,固化物网状胶结体强度越高,从而在宏观上表现出固化物强度越大。而固化物强度随着D加量的增加却出现先增大后降低的现象,可能是调节剂中释放出的酸性成分对固化物网状胶结体有一定破坏作用,影响了固化反应效果。
2·2 反应时间的影响

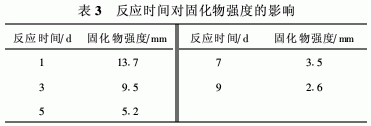

以A4%、B 1·7%、C 3·5%、D 1%为固化剂配方, 在室温条件下考察反应时间对固化物强度的影响,结果见表3。
从表3可以看出,固化反应时间越长,固化物强度越高,固化效果越好。试验以7 d为界限,取反应7d的固化物浸出液进行检测,以检验固化效果。野外现场施工因考虑到搅拌均匀程度,一般也固化反应 7~10 d后再取样检测。
2·3 反应温度的影响

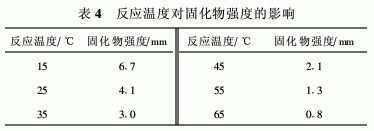

以A4%、B 1·7%、C 3·5%、D 1%为固化剂配方固化反应7 d考察反应温度度对固化物强度的影响结果见表4。
从表4可以看出,温度越高,固化反应速度越快, 形成的固化物强度越高,固化效果越好。因此,在不 同季节进行野外固化作用时,取样时间可作适当 调整。
