典型环氧树脂固化剂固化机理

１.一级胺固化机理

若按氮原子上取代基（Ｒ）数目可分为一级胺、二级胺和三级胺；若按Ｎ数目可分为单胺、双胺和多胺；按结构可分为脂肪胺、脂环胺和芳香胺。

一级胺对环氧树脂固化作用按亲核加成机理进行，每一个活泼氢可以打开一个环氧基团，使之交联固化。芳香胺与脂环胺的固化机理与一级胺相似（伯胺、仲胺和叔胺）　① 与环氧基反应生成二级胺② 与另一环氧基反应生成三级胺　③ 生成的羟基与环氧树脂反应

2.固化促进机理：在固化体系中加入含给质子基团的化合物如苯酚，就会促进胺类固化，这可能是一个双分子反应机理，即给质子体羟基上的固发氢首先与环氧基上的氧形成氢键，是环氧基进一步极化，有利于胺类的N对环氧基的亲核进攻，同时完成氢原子的加成。



二.有机酸酐固化剂特点和反应机理

酸酐类固化剂优点：1.挥发性小，毒性小，对皮肤的刺激性小；2.对环氧树脂的配合量大，与环氧树脂混熔后粘度低，可以加入较多的填料以改性，有利于降低成本；3.使用期长，操作方便。

缺点:：1.由于固化反应较慢，收缩率较小；2.所需的固化温度相对比较高，3.不易改性；4.贮存时易吸湿生成游离酸造成不良影响(固化速度慢、固化物性能下降)；5.固化产物的耐碱、耐溶剂性能相对要差一些。

这一类固化反应以有无促进剂的存在分成两种形式

1、在无促进剂存在时，首先环氧树脂中的羟基与酸酐反应，打开酸酐，然后进行加成聚合反应，其顺序如下：(1)羟基对酸酐反应，生成酯键和羧酸；(2)羧酸对环氧基加成，生成羟基；(3)生成的羟基与其他酐基继续反应。这个反应过程反复进行，生成体型聚合物。另外，在此种体系中，由于处于酸性状态，与上述反应平行进行的反应是别的环氧基与羟基的反应，生成醚键。从上述机理中可以看出，固化物中含有醚键和酯键两种结构，而且反应速度受环氧基浓度、羟基浓度的支配。

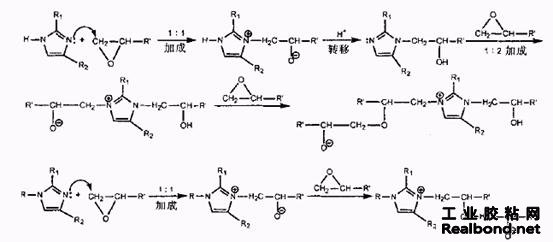

2、在促进剂存在的条件下，酸酐固化反应用路易斯碱促进。促进剂(一般采用叔胺)对酸酐的进攻引发反应开始，其主要反应有：(1)促进剂进攻酸酐，生成羧酸盐阴离子；(2)羧酸盐阴离子和环氧基反应，生成氧阴离子；(3)氧阴离子与别的酸酐进行反应，再次生成羧酸盐阴离子。这样，酸酐与环氧基交互反应，逐步进行加成聚合。在促进剂路易斯碱存在的条件下，生成的键全是酯键，未发现如同无促进剂存在时所生成的醚键。在促进剂存在时，环氧树脂的固化速度也受体系内羟基浓度的支配。因此，添加促进剂对液态环氧树脂非常有效，120～150℃即能完成固化反应。但对于固态环氧树脂，则要充分注意适用期非常短的问题。在促进剂不存在时，从理论上讲，应当一个环氧基对一个酸酐，而实际上仅用化学理论量的80％～90％就足够了。在促进剂存在时，酸酐用量为化学理论量。
