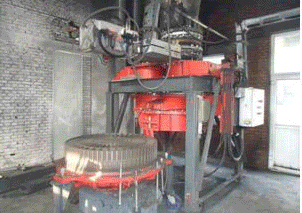

新型修复方法
选用具有优良耐磨性能的BD705耐磨防腐涂层，使得该问题得以解决。襄阳百迪胶粘剂厂生产的BD705耐磨防腐涂层是一种由高性能耐磨抗蚀材料（氧化铝、碳化硅、棕刚玉等）与改性增韧树脂复合而成的高分子复合材料。具有高级别的耐化学性、耐温性和耐磨性，可以在垂直面和天花板面上涂抹8mm厚度不流淌，可以极大的减少操作与停机时间。操作简便、不需要专门的工具和设备，按照产品说明书操作即可掌握此修复技术和基本操作。真正为企业做到了省时、省力、省钱，并为企业设备管理水平的提高打下了坚实的技术基础。
修复步骤
做好施工前的准备工作：如工具、材料等。同时清理干净散落在设备和地面上的煤粉。如果出料口等部位有局部穿孔，要先用3-5mm厚钢板锤出相应弧度补焊穿孔。表面处理：用角磨机打磨或 喷砂处理去除磨损部位表面的氧化层和松动物质，露出金属原色。用干净棉纱和无水乙醇清洗至没有杂质痕迹。

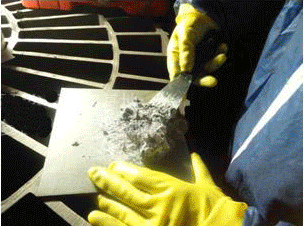

配胶：按质量比4：1将BD705耐磨防腐涂层A、B组分混合均匀，直至颜色均匀一致没有色差。

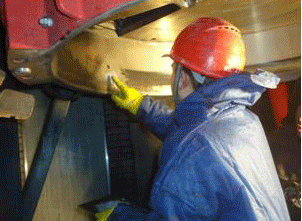

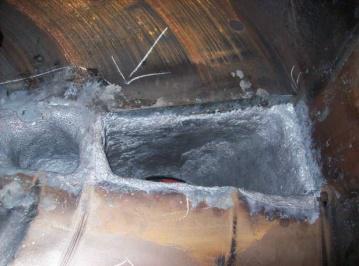

涂抹：在磨损部位表面刮涂BD705并反复按压，把材料压进表面上的每一个微孔，以确保粘接。根据磨损尺寸填补材料，并将表面刮平。如果是修复壳体等有配合间隙要求的局部磨损，应控制材料厚度不要超出未磨损表面。

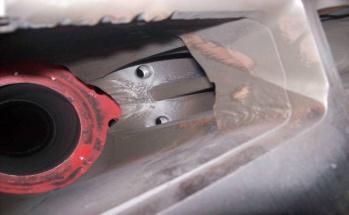

固化：常温24小时完全固化，可以通过碘钨灯或热风机加热缩短固化时间，注意不可用明火直接接触材料，且加热温度不得超过材料最高承受温度。温度低于15℃时，固化不完全，需要在胶层初步固化后再加热至60-80℃保温2小时使胶层完全固化，达到最佳修复效果。 BD705耐磨防腐涂层胶层固化后，设备即可投入使用。
