BD66背衬胶(破碎机填料,衬板填充胶,背衬保护剂)

咨询、订购热线   0710- 3618317

包装规格 20kg/组,铁桶装；

BD66背衬胶的性能特点
☆  固化前：流动性好，填充性强，操作简单，安全环保
☆  固化后:收缩率低，粘接性好，承载能力高，可拆卸
☆ 低温-5℃可以固化
☆ 抗冲击能力高，尤其使用于粗破碎的旋回式破碎机的衬板填充


BD66背衬胶的用途
BD66背衬胶(破碎机衬板填充胶)，用于破碎机的衬板与基体之间,碎石桶与夹套间隙,支撑圆锥体和保护层空间的填充/支撑, 同时在设备受到破碎矿石的冲击或载荷振动时作为缓冲材料；也用于球磨机耐磨衬板和筒体间隙的结构补强,抗冲击振动。

BD66背衬胶的性能指标
聚氨酯改性环氧材料,双组分
颜色：A组分:淡红色，B组分: 淡黄色
粘度：A组分:1000 B组分:700mPa.s(GB/T2791-1995)
密度：A组分1.5 B组分1.06g/cm3 (GB/T13354-1992)
固化后抗压强度:130 Mpa (GB/T2791-1995)
固化后剪切强度: 10.1 Mpa (GB/T7124-1996)
固化后硬度: 肖氏A90 (GB/T2411-2008)
固化后收缩率: 0.01%
配合比例(A：B）重量比5:1， 体积比3.2:1
适用期：15min, 运行前最短固化时间：24h
操作温度 5℃-30 ℃
固化后耐温 -60℃-100 ℃
抗冲击试验：φ50试块50吨空气锤5次不开裂

BD66背衬胶的适用机型
圆锥破碎机(中、细破碎),旋回破碎机(粗破碎)，球磨机
主要锥破碎机机型1).国产沈重(或用沈重图纸)规格 600,900,1200,1750,2200
2).美国诺德贝格Nordberg(进口或沈重生产)Symons弹簧系列 2”(600),3”(900),4”(1200),4¼”(1300),51/2”(1650),7”(2100)
3).瑞典山德维克Sandvik液压圆锥Hydrocone系列H2800 H3800 H4800 H6800 H7800 H8800 S2800 S3800 S4800 S6800

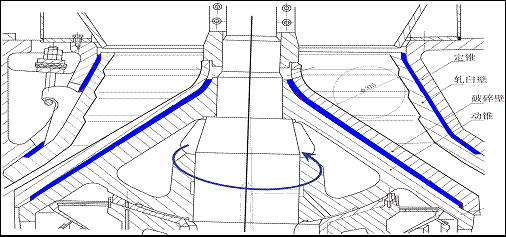

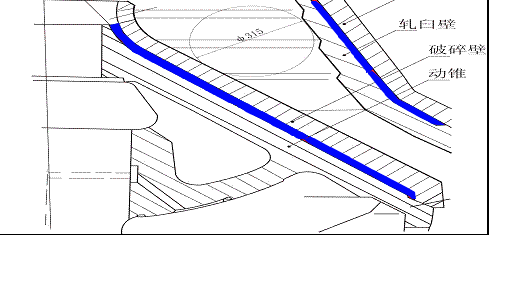

典型施胶部位：


BD66背衬胶的使用工艺
1 清理和准备
清除锥体表面残余填充料，和与胶接触部位油污，脏物；装合锥体和衬板；用粘带等封住锥体/衬板配合面和环孔,以防漏胶，必要时保护轴上的螺纹；使用时尽量在5℃-30 ℃施工
2 配胶
将搅拌器固定在低速手电钻上，打开BD66背衬胶A组分,搅拌1分钟，然后边将B组分倒入A组分桶中边用电动搅拌器搅拌,颜色均匀即可,一般搅拌时间不超过4分钟；
操作时间:从开始混合到灌装完毕总时间 ,不超过15分种(20℃数据)
3 浇注
将混合好的BD66胶液,沿锥体或衬板缝隙的一个地方注入，便于排气,必要时可用橡皮泥等做围堰引导，直到从缝隙顶溢出。不要将没有混合均匀（颜色不同）的胶注入。
4 固化
放置固化12-24小时，温度对固化时间影响大,温度高固化快， 一般24小时可投入使用。

注意事项
1.BD66背衬胶的操作使用温度在5℃-30℃,锥体低于5℃或高于30℃尽量不要施工
2.温度过低则操作时间可以长，但是粘度高难浇注；低于10℃可以将BD66背衬胶A组分加热到25℃然后搅拌使用。
3.温度过高则减少操作时间，浇注时间短;高于25℃可以减少一次调胶量,边浇注边配料。

贮存
BD66背衬胶为一般化学品，运输贮存过程中，应注意防水、防明火，阴凉干燥处保存，贮存期为6个月。

产品说明：

   本公司产品参数为企业实验室测试取得,结果是可靠的,但不作为购买、理赔依据；由于实际应用工况复杂,建议用户根据实际工况预做测试,自行判断此产品是否适合实际工况,因判断失误所造成的直接或间接损失本公司不予承担。
