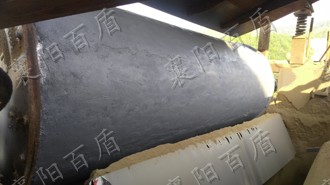

陕西磊鑫实业集团有限公司主营磁铁粉生产、加工及销售，在磁选过程中，矿石的硬度比较大，直接与矿石接触的磁滚筒筒皮不断的受到的颗粒状铁矿石的冲击，磨损严重，甚至导致磁选机磁滚筒筒皮磨破的现象。一旦筒皮磨破，矿浆进入磁滚筒，吸附在磁系表面导致筒皮与磁系之间抱死，或矿浆进入到轴承中导致轴承损坏，就会导致整台设备毁坏。2017年4月，磊鑫实业因几台磁选机磨损较为严重，特选取襄阳百盾环氧树脂耐磨涂层对磁选机筒皮进行耐磨修复，刮涂高分子耐磨涂层是延长磁选机管皮最有效的方法，既延长了磁选机耐磨寿命，而且易于随时修补。
襄阳百盾涂层根据矿山磁选现场实际工况及生产需要开发了BD7051磁选机专用耐磨涂层，该材料由高性能耐磨抗蚀骨料（金钢砂、陶瓷颗粒、碳化硅等）与改性增韧高分子材料复合而成。产品耐磨抗蚀性能优异，与不锈钢有很高的结合强度，操作方便且能多次重复维修，同时具有耐水、耐酸碱、不脱落等性能，专用于磁选机筒体制备耐磨防护涂层，综合性能优于包胶皮和粘陶瓷滚筒。既可用于小面积修补，也可用于整体耐磨防护层的制备。
施工准备：
材料：BD7051磁选机专用耐磨涂层
施工工具：角磨机、钢丝刷、砂轮片、抹灰刀、塑料刀、电子称、碘钨灯
辅助材料：清洗剂、抹布、手套
材料用量：3mm厚涂层，大约需要BD7051磁选机专用耐磨涂层材料7kg/m2
施工工艺：

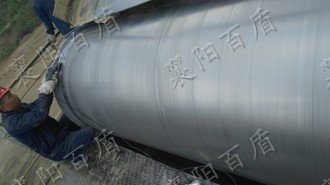

1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面。
2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

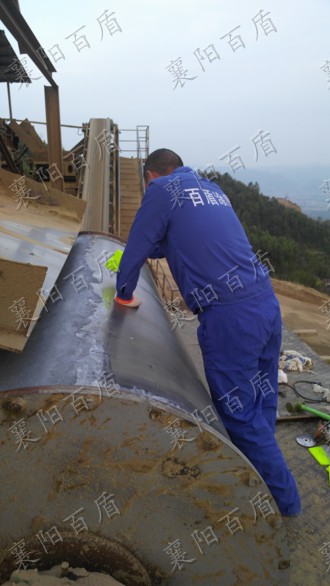

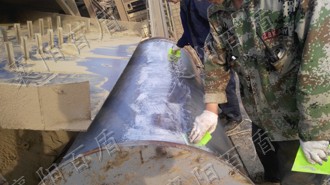

3. 涂敷：BD7051磁选机专用耐磨涂层合适的涂层厚度是3～8mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免出现干涉现象。
4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
