在工程机械、矿山机械和越野车辆的制造中，常采用ZGMn13类高锰钢。ZGMn13高锰钢锰含量达11％～14％，这类钢经过水韧处理后在受到剧烈冲击压力时，会产生很强的硬化现象，硬度可达HB450～550，硬化层深度达0.3 mm左右。高锰钢在受到冲击压力发生变形的过程中，会消耗那些对钢材表面继续作用的冲击力，阻止作用力传到更深的内层去。加之高锰钢的导热系数很低，只有碳钢的1/3～1/4，给切削带来很大困难。特别是钻削时，刀具磨损严重，耐用度较低。因此，常采用硬质合金群钻进行高锰钢的钻削。

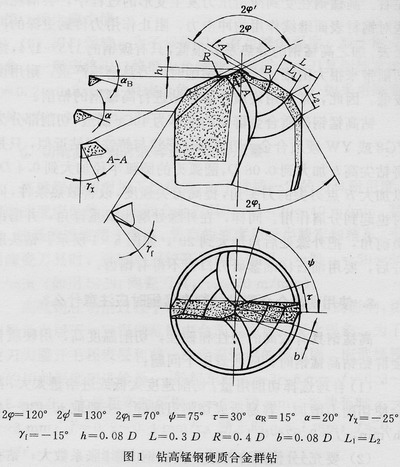

钻高锰钢硬质合金群钻的本体为40Cr制造，切削部分为YG8或YW硬质合金。切削部分形状与铸铁群钻近似，只是将钻尖高h加大到0.08 D，圆弧刃的圆弧半径加大到0.4 D，以加大B点刃尖的刀尖角，提高刀尖强度，改善散热条件，同时也起到分屑作用。同样，在外缘处磨出双重锋角，并磨出负前角，把外缘处后角加大到20°，如图1所示。钻头磨好后，要用油石仔细鐾研刃口，不得有锯齿。
