2.4 光强对固化转化率的影响

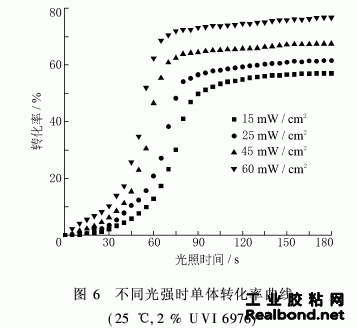

图6是不同光照强度下,OXT 221的转化率曲线.提高光强比增大引发剂用量效果明显,另外 随着光强的提高,诱导期不断缩短.这主要是因为 光强提高,使式(1)光解过程产生更多的质子酸, 式(2)也相应得到更多的二级氧鎓质子化单体,放 出大量热,使式(3)中链增长提前迅速进行,诱导 期缩短.当光强提高到60 mW/cm2时,几乎可以 忽略诱导期了.光强提高的同时,单体的聚合速率 和转化率也不断迅速提高.
2.5 温度对固化转化率的影响

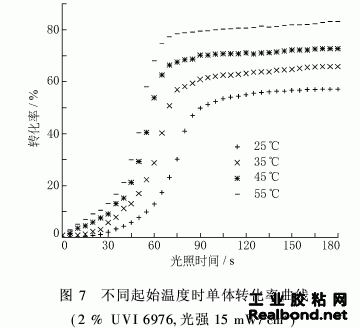

图7是分别控制起始反应温度为25,35,45 和55℃时,单体光聚合的转化率曲线.从图7可 以看出,升高初始温度可以显著缩短诱导期,提高 转化率和聚合速率.升高温度可以使起始反应分 子的动能迅速提高,有利于克服反应机理式中各 步的活化能,亦使式(3)迅速进行,引起聚合速率 的变化.受应用场合和单体的蒸气压与沸点等限制起始反应温度也不能太高.
2.6 多元醇对固化转化率的影响

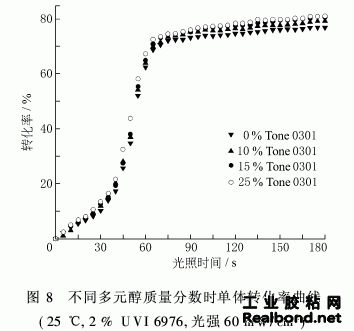

醇和水分是阳离子聚合的终止剂和链转移 剂.据Bednarek M等人报导,多元醇可以通过活 化单体的机理来促进阳离子光聚合[7~10].所以在 此分析多元醇对OXT 221光固化的影响. 图8是未加入和加入质量分数分别为10 %, 15 %和25 %的Tone 0301后,OXT 221的固化 转化率曲线.可见,加入多元醇后,氧杂环丁烷转 化率有所提高,但是提高不大,多元醇的质量分数 多少对转化率没有多大的影响.究其原因,OXT 221的聚合过程是单体不断亲核进攻三级氧鎓正 离子的反应,而单体的粘度很小,活动性较强,既使不通过链转移(活化单体机理),也能聚合到体 系粘度极大.
上述研究表明:a.提高光照射强度和反应温度可以有效降低氧杂环丁烷光固化诱导期,提高光聚合反应速率和转化率;增大引发剂用量可提高聚合速率和转化率.b.多元醇对氧杂环丁烷光固化转化率影响不大.
参看文献：略
