3 结 论
(1)选用环氧树脂E-44为原料,通过正交实验法 得出了3种接枝单体的最佳配比:α-甲基丙烯酸 苯 乙烯 丙烯酸丁酯=15 6 4,并确定了合成水性接 枝环氧树脂涂料的较佳反应条件,即接枝共聚反应温 度为110℃~115℃;反应时间以6 h为宜.
(2)采用双氰胺为固化剂,固化工艺由溶剂型环 氧体系中的160℃/1 h~189℃/20 min下降为140℃/ 1 h,当固化剂用量在环氧基/胺氢=1 0.4时,涂膜 性能最佳.

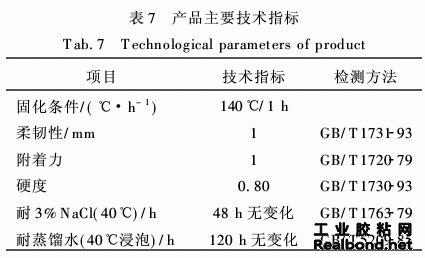

(3)对在较佳工艺条件下所合成的水性接枝环氧 树脂产品进行了主要应用性能检测,结果表明:本实验合成的产品具有优良的机械物理性能,除耐碱性、 耐水性较差外,涂膜的常规性能达到溶剂型环氧树脂 防腐蚀涂料水平,说明其具有潜在的应用前景.
参考文献:
[1] 刘国杰.水分散体涂料[M].北京:中国轻工业出版社, 2004.
[2] 陈尔凡,程远杰,赵常礼,等.接枝环氧水溶性涂料[J].涂 料工业,1997(5):16-18.
[3] 朱国民,王善琦.环氧磷酸酯-丙烯酸接枝共聚反应的研 究[J].涂料工业,1995(2):5-8.
[4] Shikha D,Kamani P K,ShuklaM C.Studies on synthesis of water-borne
epoxy ester based on RPO fatty acids[J]. Progress in Organic Coatings,2003,47:87-94.
[5] James T.K Woo,Alan Toman.Water-based epoxy-acrylic graft copolymer[J].
Progress in Organic Coatings,1993, 21(2):371-385.
[6] 吴静,刘常青,傅海军,等.甲基丙烯酸接枝改性环氧树脂 的研究[J].沈阳化工学院学报,2002,16(3):209-212.
[7] 武利民.涂料技术基础[M].北京:化学工业出版社, 1999.
[8] 李桂林.环氧树脂与环氧涂料[M].北京:化学工业出版 社,2003.
[9] 杨勋兰,孙绍晖,孙培勤,等.丙烯酸/环氧树脂接枝共聚 物及其水性涂料[J].热固性树脂,2005,20(1):9-11.
[10] 黄先威,肖鑫,易翔,等.水性环氧防腐涂料的研制[J]. 电镀与涂饰,2005,24(1):50-53.
