2. 3. 2 涂膜的IR曲线分析

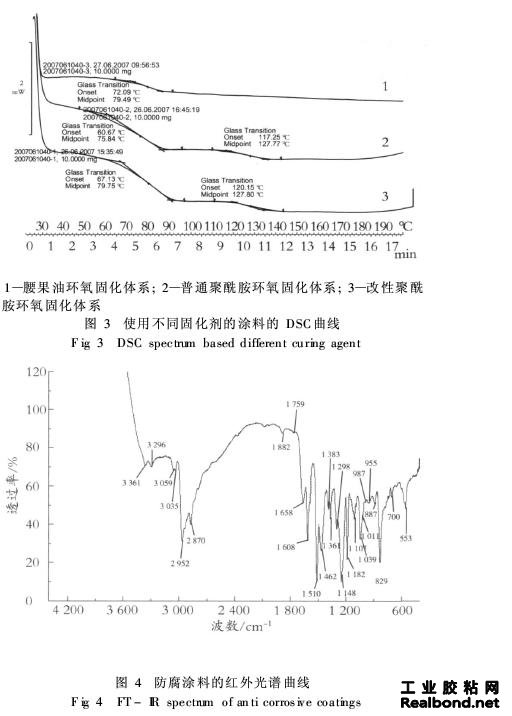

使用腰果油环氧固化剂固化的防腐涂料的红外光谱测试曲线如图4所示。
由图4可知,在770 cm-1、918 cm-1附近没有发现环氧基团的特征吸收峰,说明固化反应进行得比较完全,环氧防腐涂膜中没有残留的环氧基团。1248 cm-1为环氧树脂中的醚键(—O—)的伸缩振动吸收峰。
2. 4 制得的防腐涂料性能指标
由腰果油环氧固化剂制得的环氧防腐涂料的性能指标测试结果如表1所示。
由表1可知,制得的环氧防腐涂料的性能符合铁道行业 标准“TB/T2260—2001铁路机车车辆用防锈底漆”的技术要求,特别是干燥性能和耐盐雾腐蚀性能,远远超过铁标的要求。
3 结 语
当铁路车辆用防腐涂料选用某腰果油环氧固化剂时,和某普通聚酰胺环氧固化剂相比,在5℃以下的低温下,防腐涂料环氧基团的开环率由28%提高到84%,防腐涂料的低温干燥性能得到了大幅提高。涂膜的玻璃化转变温度由60·67℃ 提高到72·09℃,耐盐雾腐蚀达720 h。
参考文献
[1] 戴志晟.环氧树脂用天然长链取代酚醛胺固化剂[J].涂料工业, 2000, 30(8): 1-4.
[2] LJCALBO.涂料助剂大全[M].朱传棨,段质美,王泳厚,译.上 海:科学技术文献出版社, 2000: 561.
[3] 曾凡辉,姜其斌,包胜军,等.铁路桥梁支座用环氧富锌防腐涂料 耐盐雾性能研究[C]. 2007年第四届国际防腐蚀涂料及海洋石 油工业防腐技术研讨会,北京: 188-191.
[4] 虞兆年.防腐蚀涂料和涂装[M].北京:化学工业出版社, 2002: 190-202.
