2.4.3基本配比及固化条件(见表1)
3.结果与讨论
3.1 自制固化剂用里对体系力学性能的影响
冲击实验是用来度量材料在高速冲击状态下的韧性或对断裂的抵抗能力，是测定和研究高分子材料强度性能最常用的方法之一。增加韧性是环氧树脂改性的主要目的。添加固化剂YFJA对体系冲击强度和拉伸强度的影响如表2、图1、图2所示。由表2可知，添加一定量的YFJA冲击强度和拉伸强 度有所提高，但是加人量很大时，强度反而降低。这说明YFJA适宜添加到其他固化剂中，不宜单独作为固化剂使用。这是因为YFJA不能与环氧树脂分子充分反应，一旦量很大，在体系中只起了简单的稀释作用，而且还会从固化物中析出，因此YFJA只能作为改性固化剂适量添加到传统的固化剂中。
由表2、图l、图2可知，在E44/YFJ刀DDM体系中，随着YFJA的添加，冲击强度逐渐上升，添加 50%YFJA时，达最大值52.8kJ/m2，比未加时提高 了103.9%;拉伸强度从50.1MPa提高到83.3 MPa，提高了66.3%。但是，当YFJA量继续增加时， 强度反而下降。
同样，在E44/YFJ灯Me一THPA体系中，冲击强度从10.8kJ/m2增加到47.6kJ/m2，提高了340.7%，拉伸强度从51.9MPa增加至89.8MPa，提高了73.0%;YFJA再增加，强度反而下降。 E一1/YFJ灯DDM体系的实验结果和上述体系类似。
综上所述，固化剂YFJA，是一种很好的增强增韧改性固化剂，但不宜单独作固化剂使用，而且在固化剂中的最佳添加量为固化剂的50%。
3.2 自制固化剂用量对共混体系力学损耗的影响

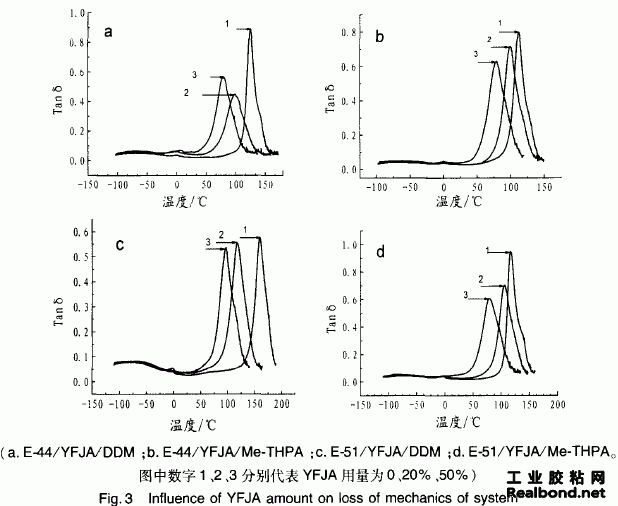

图3为YFJA用量对体系力学损耗的影响。从图3可以看出，随着YFJA用量增大，体系1、2、3、4 的主转变力学损耗峰都向低温方向移动，并且只出现单峰，这说明共混体系组分之间相容性良好，各体系在固化的过程中均未发生相分离。这是因为 YFJA分子中的环氧基参加固化反应与双酚A环氧 树脂共同形成的交联网络，组分之间以化学键结合，增加了相容性并抑制了相分离。同时YFJA提供的链段运动活化能比较低，因此可以看到随着YFJA用量增大，上述4个体系的主转变力学损耗峰都向低温方向移动。还可以发现，YFJA加人会使损耗峰变 宽，峰高有所降低，这是YFJA在共混体系的交联网络中链段的分散性变宽、链段弛豫过程加长引起的。
4 结语
新型的固化促进剂YFJA，可以明显改善环氧树 脂基体的综合力学性能。当添加50%YFJA时，E- 44/YFJ灯DDM体系、E44/YFJ刀Me一THPA体系、E- 51/YFJ刀DDM体系、E一l/YFJ灯Me一THPA体系的 冲击强度分别提高了103.9%、340.7%、181.1%和 346.5%;拉伸强度分别提高了66.3%、73.0%、 49.5%和69.6%。随着YFJA用量增大，体系的主 转变力学损耗随之向低温移动，峰宽也有所加大，峰 高有所降低。
参考文献
【1】刘志中，王新灵，罗荫培，等.环氧树脂增韧改性研究进展 【J】.中国塑料，1998，12(6):12一18.
