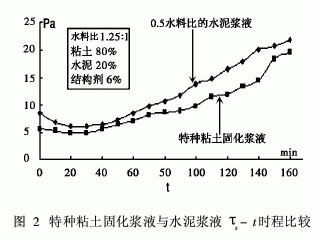

4 浆液塑性强度

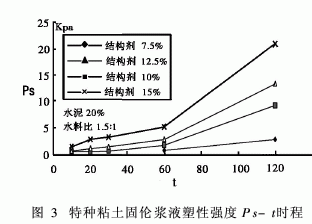

由NXS-11A型旋转粘度计测定塑性强度,静切力超过粘度计量程时改用塑性强度仪测定塑性强度。由图3可见,由于结构剂的促凝作用而使浆液早期胶凝时间大大缩短、塑性强度增加较快。其一因早期胶凝时间短、塑性强度增加较快而可抵抗较大动水压力、避免浆液流失,其二在一定时间内因塑性强度不大且增长缓慢而有利于灌注与浆液充分扩散。随结构剂掺量增加,塑性强度明显增大,后期强 度增加尤其如此,说明结构剂对塑性强度的建立和后期强度的提高具有重要意义。
5 结石率与固化膨胀性
特种粘土固化浆液具有明显固化体积微膨胀性,结构剂掺量相同时结石率随水泥掺量增加而降低,水泥掺量相同时结石率随结构剂掺量增加而提高。水料比相同,标准养护15天,特种粘土固化浆液已充分固化且结石体强度相当高,试件明显膨胀而鼓出模具且与模俱壁紧密结合;而水泥粘土浆液固化程度很低、结石体强度十分小(试件易压出手指 印坑),并且试件收缩性很大(试件与模俱壁之间出 现很大的收缩缝)。
6 结论
(1)特种粘土固化浆液属于一种悬浊型稳定性浆液,在满足灌注要求的合适材料配比与水料比条件下,静置或缓慢流动可长时间保持均匀分散度状态且触变性好、析水率极低。
(2)浆液流变性类似于粘塑性流体。
(3)由于结构剂的促凝作用而使浆液早期胶凝 时间大大缩短、塑性强度增加较快,结构剂对塑性强 度的建立和后期强度的提高具有重要意义。
(4)浆液结石率极高,固化中发生微膨胀,有利 于提高结石体抗渗能力。
参考文献:
[1]王星华.粘土固化浆液在地下工程中的应用[M].北京: 中国铁道出版社, 1998.
[2]张可能,邹银生,王贻荪等.粘土固化注浆技术在垃圾填 埋场防渗中的应用[J].湖南大学学报, 1999, 26(5).
[3]王洪恩.粘土水泥浆物理力学性能的试验研究[J].水利 水电技术, 1982, 6.
[4]杜嘉鸿等.地下建筑注浆简明手册[M].北京:科学出版 社, 1992.
[5]李茂芳,孙 钊.大坝基础灌浆[M].北京:水利电力出版 社, 1987.
[6]白永年等.土坝坝体和堤防灌浆[M].北京:水利出版社, 1985.
[7]张启岳.土石坝加固技术[M].北京:中国水利水电出版 社, 1999.
[8]高钟璞等.大坝基础防渗墙[M].北京:中国电力出版社, 2000.
[9]何修仁等.注浆加固与堵水[M].沈阳:东北工学院出版 社, 1990.
[10]现代灌浆技术译文集编译组.现代灌浆技术译文集 [A].北京:水利水电出版社, 1990.
[11]大坝化学灌浆技术经验选编审编小组.大坝化学灌浆技 术经验选编[A].北京:水利电力出版社, 1977.
[12]叶书麟等.地基处理工程实例应用手册[M].北京:中国 建筑工业出版社, 1998.
