1.4 粉末涂料的生产工艺
1.4. 1 一般的生产工艺
称取一定质量的环氧树 脂,粉碎到粒径小于35μm,加入固化剂、颜料(金红 石型钛白粉)、脱气剂(安息香)、填料(硫酸钡)等, 充分混匀后进行熔融挤出,挤出片冷却后经破碎、粉碎、过筛,即为粉末涂料。
1.4. 2 改进的生产工艺
将一定量的环氧树脂和 含有双酚A的有机脲类低温固化剂的混合产物进 行粉碎,然后加入颜料、填料及其他助剂等,经充分 混匀后进行熔融挤出。
2 结果与讨论
2.1 环氧树脂固化反应的红外光谱分析
为了检测树脂与有机脲类固化剂的反应情况, 确定树脂与固化剂的反应类型,对环氧树脂、含有双酚A的有机脲类固化剂、环氧树脂和含有双酚A的 有机脲类固化剂固化反应后所得到的产物分别进行红外光谱分析,得到的谱图见图1、图2、图3。

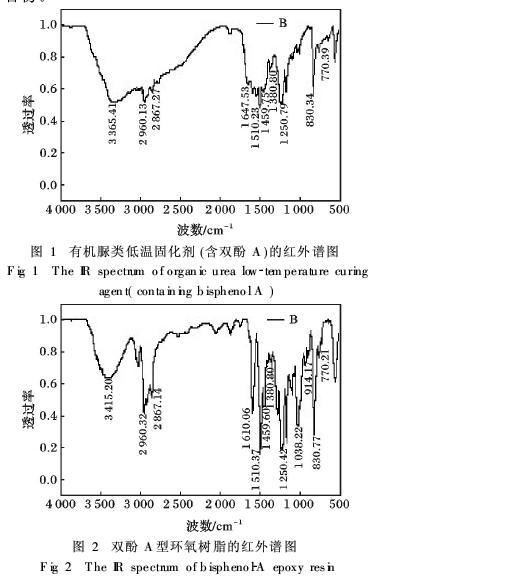

图1显示, 1 610, 1 510, 1 459 cm-1处为苯环骨 架振动特征吸收峰; 830, 770 cm-1处显示苯环为对 位二取代苯环; 1 380, 1 367 cm处为偕二甲基双峰 的特征吸收峰;在3 000~2 800 cm-1处出现4个吸 收峰,说明甲基和亚甲基同时存在; 1 250 cm-1处为 芳香族醚类C─O的伸缩振动吸收峰; 3 365 cm-1处 为羟基和N─H键的吸收峰; 1 647 cm-1处为 C O键伸缩振动吸收峰(酰胺Ⅰ带); 1 544 cm-1 处的吸收峰是由于C─N键伸缩振动和N─H键弯 曲振动之间偶合造成的(酰胺Ⅱ带)。根据这些吸 收峰,可以确认该物质为含有双酚A的有机脲类化 合物。
图2显示, 914 cm-1处为环氧基的特征吸收峰; 1 610, 1 510与1 459 cm-1处为苯环骨架振动特征 吸收峰; 830, 770 cm-1处显示苯环为对位二取代苯 环;3 415 cm-1处为羟基的吸收峰; 1 250, 1 038 cm-1.
第一步:
处为芳香族醚类C─O的对称和不对称伸缩振动吸 收峰。在3 000~2 800 cm-1处出现4个吸收峰,说 明甲基和亚甲基同时存在; 1 380, 1 367 cm-1处为偕 二甲基双峰的特征吸收峰。从而判断该物质为双酚 A型环氧树脂。

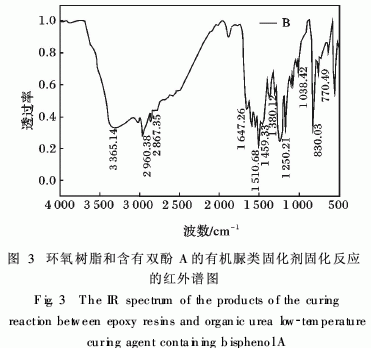

3显示, 914 cm-1处环氧基的特征吸收峰消 失;观察到1 647 cm-1处(酰胺I带)的吸收峰,却观 察不到1 544 cm-1处(酰胺Ⅱ带)的吸收峰。可知, 仲酰胺基团的N─H键消失, 3 365 cm-1处不存在 N─H键的吸收峰,只存在羟基的吸收峰。说明有 机脲类化合物的仲酰胺基团与环氧基发生反应,从 而使有机脲类化合物成功接枝到环氧树脂上。环氧 树脂和有机脲发生了交联固化,能够形成很好的网络结构。
