1.3 试验方法
目前,固化土渗透性还没有合理、公认的测量方 法。固化土28 d强度已经较大,素土渗透性试验方 法已不适应要求。因此,本文参照砂浆渗透实验规 程,将养护28 d的固化土试件在砂浆渗透仪上进行 实验,测定其不透水系数,其计算公式如下:
I=∑Piti(1)
式中:I为砂浆试件不透水性系数,MPa·h(准至0.1 MPa·h);Pi为试件在每一压力阶段所受的水压, MPa;ti为相应压力阶段的恒压时间,h。
以三个试件测平均值作为该组试件的不透水性 系数的试验结果。
2 结果与分析
2.1 纤维掺量对固化土抗渗性能的影响

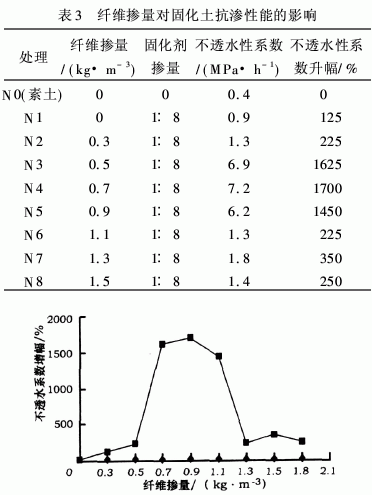

当固化剂掺量保持1∶8不变时,不同纤维掺量 条件下固化土抗渗性试验结果见表3,固化土的不透水性系数与纤维掺量的关系如图1所示。
图1 纤维掺量对固化土抗渗性能的影响
由表3可见,加入纤维后土的不透水性系数有 明显提高。在固化剂掺量一定时,随着纤维掺量的增 加,固化土的不透水性系数先增后降。对于选定的杨 凌黄土,当纤维掺量在0.3 kg/m3~1.5 kg/m3之间 变化时,固化土不透水性系数为0.9 ~7.2 MPa· h,均大于素土(N0)的不透水性系数0.4 MPa·h和 纤维掺量为零的固化土(N1)不透水性系数0.9 MPa·h。最小升幅为125 %,最高升幅达到1700 %。当纤维掺量为0.7 kg/m3时,不透水性系数达到 最大。由此可见:在固化剂的掺量保持一定时,掺入 纤维可以一定程度上阻止固化土裂缝的出现,从而 提高了固化土抗渗性能。
2.2 固化剂掺量对固化土土抗渗性能的影响
当纤维掺量保持0.9 kg/m3不变时,固化剂不同掺量条件下固化土抗渗性试验结果见表4,固化土 的不透水性系数与纤维掺量的关系如图2所示。
图2 固化剂掺量对固化土抗渗性能的影响
