(3) 冻融试验。固化土的抗冻性是指其抵抗自 然环境中冻融产生破坏的能力,固化土这种由松散颗 粒构成的微孔网状组织材料,受自然条件下冻融交变 应力的作用而发生破坏是一种常见的现象,因此冻融 试验也是评价固化土耐久性的关键指标之一。冻融循环稳定系数就是试件经过冻融循环试验的无侧限 抗压强度与同龄期浸水抗压强度比值。
2·3 试验结果

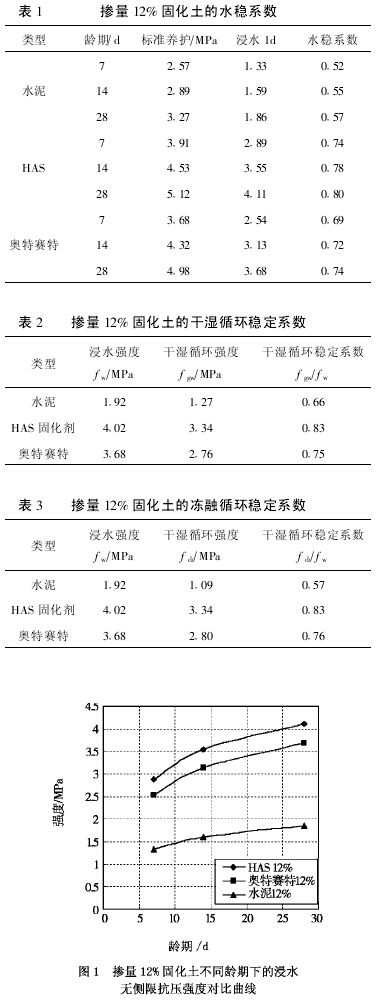

为了比较土壤固化剂和常规胶凝材料对土体的 改善作用,进行了HAS土壤固化剂、奥特塞特土壤固 化剂和普通硅酸盐水泥固化土的水稳性、干湿循环、 冻融循环试验对比。试验结果见表1、2、3。
从表1可以看出,在龄期7~28d,32·5水泥水稳 系数在0·52~0·57,HAS土壤固化剂水稳系数在0·74 ~0·80,奥特赛特水稳系数在0·69~0·74。从水稳系 数对比数据中不难发现,HAS土壤固化剂和奥特赛特 土壤固化剂的水稳性优于普通硅酸盐水泥的水稳性。 HAS固化土、奥特赛特固化土和水泥固化土的水稳系 数都是随着养护龄期增长而增大。
在掺量12%固化土的浸水无侧限抗压强度对比 图1中很清楚的表明HAS固化土在龄期7d到28d之 间的浸水抗压强度最高,其次是奥特塞特固化土,水 泥固化土的浸水抗压强度最低,也就是说HAS固化土 抵抗水的侵蚀能力远远大于水泥固化土,略高于奥特 赛特固化土。固化土的浸水无侧限抗压强度均是随 着养护龄期的增长而增大。
从表2固化土干湿循环稳定系数看出,普通硅酸 盐水泥干湿循环稳定系数最小仅为0·66,HAS干湿循 环稳定系数最高达到0·83,奥特塞特土壤固化剂干湿 循环稳定系数0·75,表明HAS和奥特塞特土壤固化剂的抗干湿循环能力高于普通硅酸盐水泥;同时掺量12%HAS和奥特塞特固化土的干湿循环试件无侧限抗 压强度也远远高于普通硅酸盐水泥的干湿循环抗压强度,其强度是普通硅酸盐水泥试件的2·17倍以上。 掺量12%固化土的冻融循环试验结果表明,HAS和奥特塞特土壤固化剂的冻融循环稳定系数均大于普通硅酸盐水泥,HAS固化土的冻融循环稳定系数最 高为0·83,水泥固化土的冻融循环稳定系数最低仅为 0·57,说明HAS和奥特塞特土壤固化剂的抗冻融循环能力远远高于普通硅酸盐水泥。
3 结语
(1) 固化土的水稳性系数、浸水无侧限抗压强度和标准养护无侧限抗压强度均是随着养护龄期的增长而增大。
(2) HAS和奥特塞特土壤固化剂的水稳性、耐干湿循环能力、抗冻融循环能力远远高于普通硅酸盐水泥。固化土的水稳性的优劣直接影响其耐干湿循环能力和抗冻融循环能力。
参考文献
[1] 彭波,原健安,戴经梁·固化剂加固土的研究[J]·西安公路交 通大学学报,1998,(7):229-234·
[2] 梁文泉,何真·土固化剂的性能及固化机理的研究[J]·武汉 水利电力大学学报,1995,(6):21-23·
[3] 侯浩波·HAS耐水土固化剂及其应用[J]·新技术新工艺, 1999,(5):30-31
