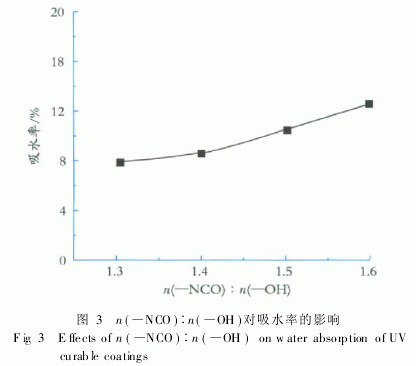

由图3可知,随着n(—NCO)∶n(—OH)比值的增大,涂层 吸水率略有增加。这主要是因为,一方面随着n(—NCO)∶n (—OH)的增大,分子链上氨基甲酸酯含量增加,分子链间的 氢键数增加,分子间作用力增大,不利于水分子向涂层内部扩 散,吸水率应该降低。然而,另一方面,随着n(—NCO)∶n(— OH)的增大,水性PUA主链中硬段含量增大,极性基团增多, 与水分子结合形成氢键的数量增多。由于这种氢键的作用,水性PUA涂层的亲水性增强,水分子易于吸附并进入水性 PUA胶膜内部,吸水率增大,耐水性降低。在这两个因素中, 可能后者对吸水率的影响占主要地位。
3 结 语
(1)随着光引发剂含量的增加,凝胶含量先增大后减小,将光引发剂B与C复配使用可以提高固化涂层的凝胶含量, 当光引发剂B与C质量比为1∶1,用量为HEMA质量的10% 时,凝胶含量最大。
(2)随着复配光引发剂含量的增加,涂层的铅笔硬度和拉伸强度先增大后减小,断裂伸长率和吸水率先减小后增大。
(3)随着n(—NCO)∶n(—OH)的增大,涂层的附着力、硬度和拉伸强度均增大,吸水率略有增加,断裂伸长率减小。
参考文献
[1] 王德海,江棂.紫外光固化材料———理论与应用[M].北京:科学 出版社,2001:65.
[2] 丛树枫,喻露如.聚氨酯涂料[M].北京:化学工业出版社, 2003:128.
[3] MILLERHC.UV/EB-cureurethaneacrylateandepoxyacrylate coating[J].ModernPaint&Coatings,1993,83(12):40-43.
[4] 韩仕甸,金养智,王菲.水性紫外光固化体系中固化速度的影响 因素[J].北京化工大学学报,2002,29(1):32.
[5] SWEEYC,SENGNG.Ultravioletcurabledrypolymerfilmsfrom emulsionpolymers[J].JournalofAppliedPolymerScience,2006, 100(3):2317-2322.
