a)搅拌时间;
b)固化时间;
c)拌和温度;
d)环氧树脂的温度;
e)固化温度。
5.2试验方法
试验方法先后进行了4种，4种方法里对以 上7种情况进行了全面的考虑，并研究对A、B料中固化剂与环氧树脂的加入搅拌与拌和的顺序也进行了调整。
方法Ⅰ
a)沥青与介质混合(介质选取轻脂油)，温度控制在80一90U，搅拌时间为1.sh;
b)环氧树脂放置在80℃烘箱保温，固化剂放置在6oC烘箱保温，集料在90一100℃烘箱保温;
c)步骤b中的三种物质加入温度为100℃的拌和锅内拌和，拌和时间为2705;
d)高温试件放置120C烘箱保温4h，再放置于常温(20C左右)后脱模再进行马歇尔试验，常温试件放置室温(20OC左右)12h后脱模再进行马歇尔指标测试。
方法Ⅱ
a)沥青、固化剂与介质混合(介质选取轻脂 油)，温度控制在80一90C，搅拌时间为1.sh;
b)环氧树脂放置在80C烘箱保温，集料在 90一100℃烘箱保温;
c)步骤b中的两种物质加入温度为100’C的 拌和锅内拌和，拌和时间为2705;
d)高温试件放置120℃烘箱保温4h，再放置 于常温(20C左右)后脱模再进行马歇尔试验，常温试件放置室温(20℃左右)12h后脱模再进行 马歇尔指标测试。
方法Ⅲ
a)沥青、固化剂与介质混合(介质选取轻脂 油)，温度控制在80一90℃，搅拌时间为1.sh;
b)环氧树脂放置在80℃烘箱保温，集料在130～140℃烘箱保温;
c)步骤b中的两种物质加入温度为120℃的拌和锅内拌和，拌和时间为2705;
d)高温试件放置120℃烘箱保温4h，再放置于常温(20℃左右)后脱模再进行马歇尔试验，常温试件放置室温(20℃左右)12h后脱模再进行马歇尔指标测试。
方法Ⅳ
a)沥青、固化剂与介质混合(介质选取轻脂油)，温度控制在80～90℃，搅拌时间为1.sh;
b)环氧树脂放置在80℃烘箱保温，集料在130～140℃烘箱保温;
c)步骤b中的两种物质加入温度为120℃的 拌和锅内拌和，拌和时间为2705，保证出料温度 为110~121℃之间;
d)击实前将拌好的混合料放置在120C烘箱 保温70min;
e)击实成型，并将高温试件放置在120℃烘 箱保温4h，再放置于常温(20C左右)后脱模再 进行马歇尔试验，常温试件放置室温(20C左 右)12h后脱模再进行马歇尔指标测试。

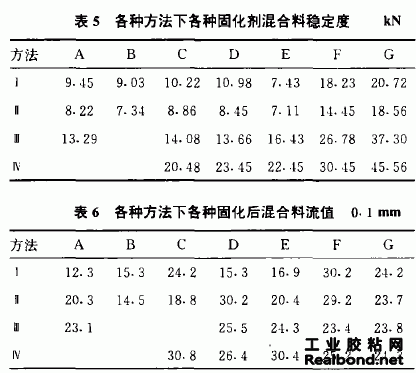

4种方法下7种固化剂混合料的稳定度见表 5，7种固化后混合料的流值见表6。
从试验结果可以看出，方法W的固化效果最好，高温固化剂效果普遍优于常温固化剂。高温固化剂的马歇尔稳定度一般都在20一40kN(甚至大于40kN)，其对于环氧沥青的固化效果明显优于常温固化剂。故高温固化剂可用于对铺面要 求较高，交通量较大的重点工程，并推荐采用方法W拌和过程;而常温固化剂则可用于经济型的高强路面铺筑。
