由上面求出的反应级数可写出体系的固化反应 的动力学方程:
k-反应速率常数,与温度有关。
2·5 涂料性能

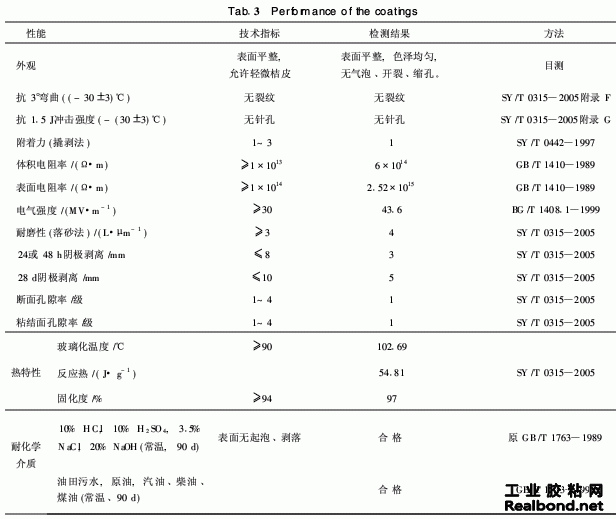

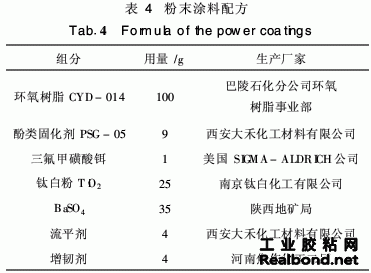

按所筛选出的固化剂和催化剂最佳用量,配制粉末涂料,熔融挤出,在180℃/10 min固化,测试涂膜性能,结果见表3(配方见表4)。由表3可知,该固化体系所制备的粉末涂料满足防腐粉末涂料的要求,可用于防腐领域。
3 结 论
酚类固化剂软化点低,羟基含量高,用量为9% 时性能最佳。对于环氧树脂/酚类固化剂体系,三氟甲磺酸铒的催化效果最好。环氧树脂/酚类固化剂/三氟甲磺酸铒的活化能为79·53 kJ·mol-1,反应级数为0·95,所制备的涂膜性能符合防腐粉末涂料要求。
参考文献:
[1]王敏,新型管道防腐环氧粉末涂料的研制[ J].化工新型材料, 2007, 35(11): 77-78.
[2]胡玉明,吴良义·固化剂[M]·北京:化学工业出版社, 2004: 349-352.
[3]郑亚萍,邱明恒·EB-30防腐环氧粉末涂料体系研究[J].热固 性树脂, 1997, 12(3): 27-32.
[4] CMas, X Ramis, JM Salla, etal·Polym SciPolChem, 2003(41): 2794·
[5] S JGaracia, JSuay·Anticorrosive properties ofan epoxy-Meldrum acid
cured system catalyzed by erbium III trifluromethanesulfonate [J].
Progress in Organic Coatings, 2006, 57(4): 319-331.
[6] Ozawa T·Kinetic analysis of derivative curves in thermal
analysis [J].ThermalAna,l 1970, 2: 301-310.
[7] Kissinger H E·Reaction kinetics in differential
thermal analysis [J].AnalChem, 1957, 29: 1702-1706.
[8] CraneLW·Analysisofcuringkinetics in polymer
compositions[J]. Journal ofPolymerScience, 1972, 12: 120-131.
