宾斌
（中科院广州化灌工程有限公司，广东广州510070）
[摘要]以某污水池防渗工程为实例，介绍了高渗透环氧树脂喷涂材料的施工工艺。
[关键词]水池；防渗；高渗透环氧树脂喷涂材料
[文章编号]1007-497X（2009）-02-0039-02
[中图分类号]TU761.1+1
[文献标识码]B
1.钢筋混凝土水池渗漏处理一般方法 随着工业化的发展，越来越多的污水处理池、防渗池、化工沉淀池、反应池、堆浸池、厂房循环水池、消防水池等采用了钢筋混凝土构造。钢筋混凝土水池作为一种特殊的构筑物，除了要满足强度和耐久性等一般性能之外，其对防渗、防腐的性能要求也较高。但钢筋混凝土是一种非匀质多孔性材料，在浇筑过程中，经常会因应力、温差等各种原因出现渗漏现象。目前，针对钢筋混凝土水池漏水，一般采用以下两个方法来提高其防渗、防腐的性能。
1）采用结构自防水混凝土：采用调整混凝土配合比、掺外加剂或选用新品种水泥等方法，提高混凝土自身的密实性、憎水性和抗渗性等性能，使其抗渗压 力大于0.6 MPa，以达到抗渗防裂的目的。
2）采用内壁涂刷涂膜防水：在水池结构施工完成后，主要采用水泥基渗透结晶型防水涂料或防水砂浆等在内壁进行涂刷，形成多道防水层。
以上两种方法在水池的防渗处理工程中得到大量应用，但施工工艺相对复杂，施工质量不易把握，一旦施工中出现缺陷就会导致水池的防渗处理效果达 不到要求。
2.高渗透环氧树脂喷涂材料渗漏治理工程实例
2007年5月至2008年4月，广州科学城内某厂房设计了地上污水池（4 m×4 m×5 m）和高温循环水池（85℃左右，4 m×5 m×5 m），共计15个；采用浇筑 C25普通混凝土、再喷涂高渗透环氧树脂材料的防渗处理工艺。
2.1主要材料介绍

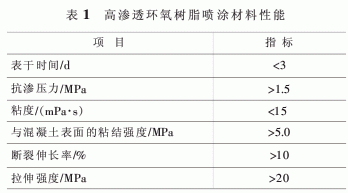

高渗透环氧树脂喷涂材料是一种低分子量材料 （约占质量分数80％）与高分子量材料（约占质量分 数20％）的共混物，因其像水一样，可采用简易的喷 涂机进行喷涂施工。喷涂施工完成后，低分子量的物质渗入混凝土中并固结，充填满混凝土中的微细孔隙；高分子量的物质留置在混凝土壁上，形成一层 0.2～0.5 mm厚的树脂涂层，其性能见表1。
2.2 防渗处理工艺
1）清理水池
将水池中的垃圾、浮尘清除，锯除多余的固定模 板用螺栓、钢筋等；保持水池干燥，当水池底部有湿渍时采用点弧灯烤干，这是因为高渗透环氧树脂喷涂材料是疏水性的，只有在混凝土表面较干时，才能产生较高的粘结强度。
2）修补钢筋混凝土结构的薄弱环节
采用改性环氧树脂胶泥对池壁与底板的施工缝、穿壁管道、套管、预埋件周边部位、固定模板用的螺栓位、钢筋混凝土浇筑后所产生的蜂窝、孔洞等进行修补处理，做到不留下直径大于2 mm的渗水孔洞。
