(4)可在干燥、低温、潮湿和水下等恶劣环境中固化，潮湿面勃结性能优。
(5)操作性能好，工具可用水清洗.但需备机械搅拌装置。

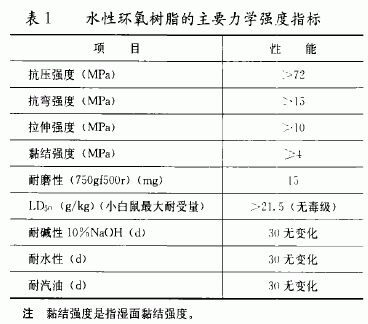

水性环氧树脂的主要力学强度指标见表1。用水性环氧树脂制备的贴嘴胶赫剂能够满足在湿面粘结贴嘴的需要，用水性环氧树脂制作的胶泥对渗水裂缝的封闭效果也满足了灌浆需要。
性能指标是在温度20℃左右固化28d后测定。
2.4灌浆材料
灌浆材料选用了华东勘测设计研究院研制生产的 HK一G一2低勃度环氧灌浆材料，该材料具有如下特点: ①豁度小、表面张力小，易于灌注;②固化时间可调节; ③强度高;④在水电工程应用广泛。

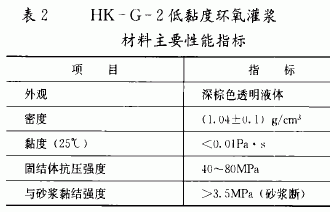

HK一G一2低勃度环氧灌浆材料主要性能指标见表2。
2.5 施工工艺
贴嘴灌浆施工的工艺流程为:缝面风水洗净~贴 嘴~环氧灌浆材料灌浆~剥掉贴嘴材料清理~表面涂 刷~验收竣工。
(1)缝面风水洗净:用磨光机清理裂缝表面的钙质析出物等其他杂质并找出裂缝的位置.使用压缩空气和高压水对裂缝表面进行冲洗.将裂缝表面的沙、尘吹除干净，使裂缝完全显露出来。
(2)贴嘴:沿裂缝粘贴灌浆嘴.贴嘴应布置在裂缝开 度较大的部位，贴嘴间距不宜大于3ocm，裂缝分岔初应 布置贴嘴，完成贴嘴后，在裂缝表面涂刷水性环氧胶泥封闭裂缝.待水性环氧胶泥固化后有一定强度即可开始灌浆。
(3)HK一G一2低戮度环氧灌浆材料灌浆:采用由低 向高、由一侧向另一侧逐孔灌注，相临孔排气，多孔并灌。
D待封缝材料达到一定的强度后进行化学灌浆.灌 浆采用递近法，由起始孔向外端逐个孔灌注。要求选择 高程最低、畅通性良好的孔作为起始灌浆孔，同等条件下应选择从灌区端部进浆。
(2)起始孔开始进浆时，其余孔敞开排气，待相邻孔 排净积水及泡沫，并流出浓浆时可进行并联灌浆，以此 类推。灌浆压力一般为0.2一。.3MPa，根据进浆速度逐 级缓慢提升，当进浆速度小于。.051一/min时.将压力 提升至。.4一0.SMPa。灌浆正常结束标准为:在 0.SMPa最高压力下.单孔吸浆量为。时屏浆30min结 束灌浆。在灌注过程中出现异常情况，应停止升压，进 行处理。
(3)如裂缝化灌中途被迫中断，或因其他原因未能正 常结束，应进行二序补充灌浆。为防止在灌浆压力作用 下，对裂缝两侧混凝土产生有害的应力和变形，应适当布置测缝仪进行观测。
(4)剥掉贴嘴材料清理:待浆液凝固后.将灌浆嘴剥除，并将裂缝表面清理干净。
(5)表面涂刷:表面涂刷水性环氧胶泥.处理后表面应光滑平整。
(6)验收竣工。
裂缝处理完成后，进行了钻孔取芯检查.检查表明裂缝裂隙被环氧树脂很好地充填和胶结，保证了筱溪水电站的如期发电。
