式中：T和T′分别为样品在紫外灯照射前后的透光率。
2.结果与讨论
2.1 固化剂用量对固化物透光率的影响

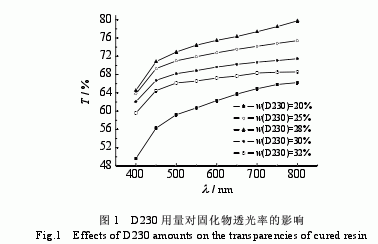

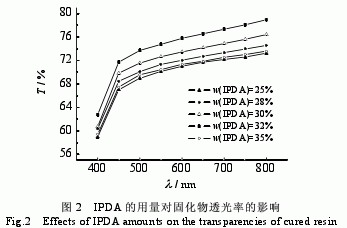

在一定条件下，固化剂与环氧树脂进行固化反应，生成立体网状结构产物，固化剂的用量不仅会影响固化物的力学性能，也会影响固化物的光学性能。固化剂D230和IPDA用量对固化物透光率的影响分别见图1和图2所示。
由图1可知，随固化剂D230用量的增加，固化 物的透光率增加，透明性渐好，但D230用量大于质量分数28%时，透明性又变差；同样从图2可以看 出，IPDA用量在质量分数32%时，固化物透光率最大，具有较好的透明性。这是因为固化剂与环氧树脂反应较为充分，形成了比较均匀的网络结构，聚合物中分子结构排列有序程度较高，对可见光的吸收较弱，从而提高了固化物的透明性。但当固化剂过量时，固化剂反应效率降低，导致交联密度低，固化物未能形成理想的网状交联状态，透明性变差。
2.2固化剂协同效应对固化物性能的影响
D230与IPDA的协同效应是指将这两种固化剂 按照一定质量比混合形成一种新体系，其新体系不仅具有各个组分的优点，同时互补缺点，新体系的某些 性能优于单一组分的性能。IPDA与环氧树脂反应较剧烈，反应过程中有大量热放出，室温下可以固化，但反应不完全，难以生成体型大分子，需在体系中加 入促进剂；而D230虽反应时间长，但其柔韧性好。当D230与IPDA混合使用时，不仅加快了固化速度，而且由于D230中具有较多的柔性基团如亚甲基和醚 键等，其柔性基团很好地键合到致密的环氧树脂交联 网络中，形成高度均匀、透明的固化物。
2.2.1对透光率的影响

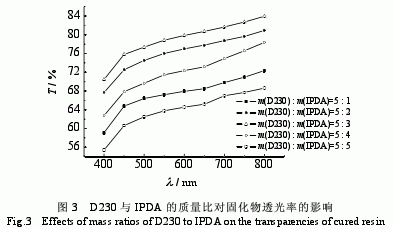

以环氧树脂为基料，添加不同质量比的D230与 IPDA二元固化剂进行固化反应，对透光率的影响如 图3所示。从图3可看出，随着二元固化剂中IPDA用量的增加，固化物透明性逐渐变好，当m(D230): m(IPDA)=5:3时，透明性达到最佳，当超过这个比 例时，透明性又开始下降。而且当m(D230):m(IPDA) =5:3时，在各个波长下，其固化物的透明性优于单 一使用D230或IPDA，例如当波长为600 nm时，使 用单一的固化剂D230或IPDA固化环氧树脂，固化 物的透光率分别为75.5%和75.8%，而发生协同效应固化物的透光率则为79.9%，其原因归根于D230和 IPDA二元固化剂发生协同效应，其表观活化能比较 小，反应在常温下就可以进行，反应比较缓和，其 频率因子较高，分子间碰撞几率比较大，反应更完 全[6]。
