2.2.2对耐热性的影响
耐热性是太阳能电池封装材料的重要性能指标 之一，耐热性的好坏会直接影响其封装质量。具有交联结构的高分子材料的电气性能和力学性能在玻 璃化转变温度θg附近将发生显著变化，而且长时间 受热会发生热老化，所以θg是材料耐热性的重要性能参数。

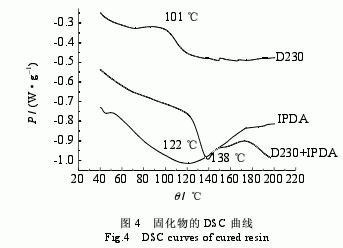

图4是分别用D230、IPDA、D230与IPDA二 元固化剂[m(D230):m(IPDA)=5:3]作固化剂时，固化 物的DSC曲线。由图4可知，使用单一固化剂D230 或IPDA固化环氧树脂，固化物的θg分别为101和 122℃；当使用D230和IPDA二元固化剂时，固化物的θg达到138℃左右，比使用任意单一固化剂的θg都高出约20℃，这是由于二元固化剂发生了协同效应，增加了环氧树脂的交联度，以及它们形成的 亚甲基桥接交联网络，提高了环氧树脂的耐热性能。
2.2.3对抗紫外光老化性的影响

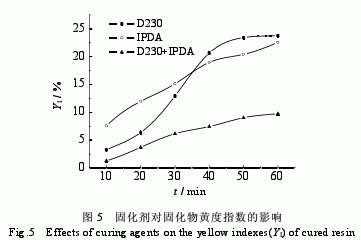

固化剂对其固化物黄度指数的影响见图5。固化物的黄度指数越高，抗紫外光老化性能越差，越容易变黄。由图5可知，紫外光照射60 min后，发生 协同效应的固化物的黄度指数变化不大，曲线比较 平缓。采用D230或IPDA单一固化剂的固化物黄度指数变化值?YI分别为20.48和14.98，而发生协同效应固化物的?YI仅为8.44，进一步说明发生协同效应的固化物有着较好的抗紫外光老化性能。环氧树 脂变黄的原因是因其易水解产生苯酚或降解生成苯氧自由基，它们均易氧化生成生色基团苯醌[ 4]。因为D230与IPDA二元固化剂的协同效应，使得环氧树脂固化更完全，减少了环氧树脂水解和降解的机会，从而减少了生色基团的产生，在具有高度透明性的同时，还具有良好的抗紫外光老化性能。
3.结论
（1）使用单一固化剂D230或IPDA固化环氧树脂，它们的用量分别为质量分数28%和32%时，固化物的透明性较好，在波长为600 nm处，固化物的透光率分别为75.5%和75.8%，玻璃化转变温度θg 分别为101和122℃，紫外光照射60 min后，黄度指数变化值?YI分别为20.48和14.98。
（2）D230与IPDA二元固化剂具有协同效应，其固化物比使用单一固化剂具有更好的透明性、耐热性和抗紫外光老化性能，并且当m(D230):m(IPDA) =5:3时，在波长为600 nm处，其固化物透光率为 79.9%，玻璃化转变温度θg为138℃，黄度指数变化值△YI为8.44。
（3）使用具有协同效应的固化剂，在提高太阳能电池封装材料的性能方面，有工艺流程简单和成 本低的优点。
参考文献：
[1]洪晓斌,谢凯,肖加余.有机硅改性双酚F环氧树脂的性能[J].高分子材料科学与工程,2008,24(2):59－62.
[2]张锡凤,梁俊雄,程晓农,等.针状纳米铜的制备及其改性环氧树脂导电性能的研究[J].材料导报,2008,22(1):96－108.
[3]闵玉勤,方琳,张兴宏,等.新型无卤阻燃环氧树脂的合成及性能研究[J].浙江大学学报(理学版),2006,33(4):429－438.
