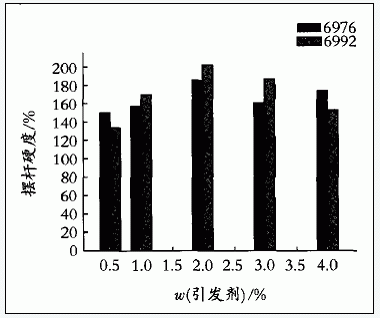

图 5 引发剂用量对环氧树脂体系摆杆硬度的影响
进一步研究了当固定 6992 用量为 3% 时 , 各种组分对体系硬度的影响 , 此条件下 , 纯环氧树脂光固化涂层的铅笔硬度为 3H, 摆杆硬度为 161 s, 结果见表 1 、表 2 。
表 1 各种组分对体系铅笔硬度的影响

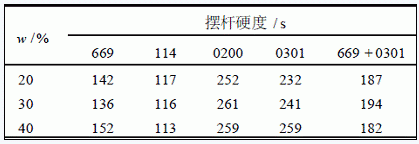

表 2 各种组分对体系摆杆硬度的影响
从表 1 和表 2 可以看到 , 加入环氧稀释剂后 , 体系的铅笔硬度变化不大 , 而摆杆硬度却会更低一些 , 表明体系的固化程度随着环氧稀释剂的加入而降低 , 加入 669 体系的摆杆硬度要大于 114 体系 , 这是因为 669 是双官能稀释剂 , 具有较高的体系交联程度。当加入羟基化合物后 , 无论是铅笔硬度还是摆杆硬度都得到很大的提高 , 这与其对固化反应速度的促进作用是一致的 , 并且由于其独特的链转移作用 , 还可以使得体系的交联程度增加 , 两项原因叠加 , 就使得羟基化合物对硬度有非常好的促进作用。而当同时加入这两种组分 ( 等质量 ) 时 , 体系的两种硬度也都有很大程度的提高 , 但并不是对于环氧稀释剂和羟基化合物的简单加权平均 , 而是更加类似于羟基化合物的性质 , 这说明体系中存在超加合作用 , 即只要加入羟基化合物 , 就可以使本来较差的交联程度大为改善。也从另外一个角度说明 , 羟基化合物对体系的固化程度影响较大 , 而环氧稀释剂的影响是比较小的 , 其原因主要是对体系交联反应过程的促进作用不同所致。纯环氧树脂光固化体系的柔韧性为 5 ～ 6 级之间 , 当研究光引发剂和组分配合对体系柔韧性的影响时 , 发现各种组分的加入和含量对体系柔韧性影响都不大 ( 表 3) , 只是羟基化合物会使固化膜的柔韧性稍有提高 , 这是因为这两种羟基化合物都是长链化合物 , 这种柔性长链的引入可以使得固化膜的柔韧性进一步增加 , 从而使得三元体系呈现较好的柔韧性。

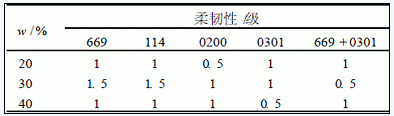

表 3 各种组分对体系柔韧性的影响
3 结 语
