2. 3 测试与表征
用 ABB 公司的傅立叶红外光谱仪进行结构表征， 涂膜法制样；冲击强度用上海普申化工机械有限公司 的 QCJ-II 型漆膜冲击器测试；柔韧性用中国天津材料 试验机厂 QTX-I 型漆膜弹性测定仪测定；附着力用上 海现代环境工程技术有限公司的 FZ-II 型漆膜附着力 测定仪测试；漆膜耐溶剂性根据美国全国卷涂协会 NCCA II-18 溶剂擦拭法规范进行测试；硬度根据 GB/T 6739–1996《涂膜硬度铅笔测定法》进行测试。
3 结果与讨论
3. 1 红外光谱分析

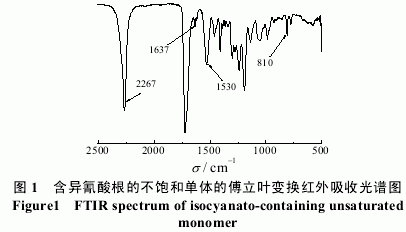

图 1 为含异氰酸根的不饱和单体的红外吸收光谱 图。其中 2 267 cm–1处的吸收峰归属于异氰酸根(─NCO) 的伸缩振动峰，1 637 cm–1处的吸收峰归属于双键(C═C) 的伸缩振动峰，810 cm–1处为双键(C═C)的面外弯曲振 动峰。

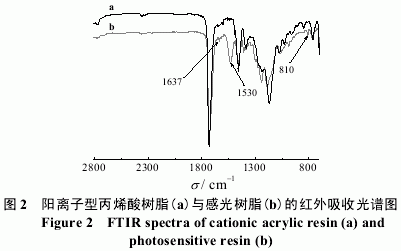

图 2 为阳离子型丙烯酸树脂与感光树脂的红外吸 收光谱图。与阳离子型丙烯酸树脂的红外吸收光谱(a) 相比，谱图(b)中出现了 3 组不同于谱图(a)的吸收峰， 分别为1 637 cm–1、1 530 cm–1和810 cm–1；而2 267 cm–1 处异氰酸根的特征吸收峰消失。说明了含异氰酸根的不饱和单体成功接枝到阳离子型丙烯酸树脂上，得到了可用于UV 阴极电泳体系的功能性树脂。
3. 2 电泳工艺的确定
3. 2. 1 电泳电压

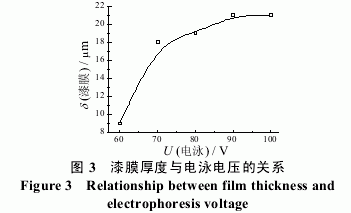

漆膜厚度可以通过提高或降低电泳电压来调节， 图 3 为漆膜厚度随电泳电压的变化曲线。
由图 3 可知，在固定电泳时间为 90 s 的条件下， 膜厚与电压基本呈线性关系，漆膜厚度随电泳电压增 大而增加；当电压达到 90 V 后，漆膜厚度趋于定值。 电压过低，则沉积慢，生产效率低，漆膜薄，难以达 到应用要求；电压过高，虽沉积快，但漆膜易被击穿， 造成外观粗糙和性能变差。实验证明，适合于本体系 的电泳电压为 80 V。
3. 2. 2 电泳时间

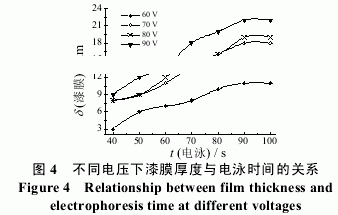

图 4 示出了不同电泳电压下漆膜厚度随电泳时间 的变化。
