3. 5 漆膜的综合性能
采用不锈钢板作为阳极、马口铁作为阴极进行电泳涂装，槽液温度 25 °C，80 V 电压下电泳 90 s，所得 涂膜在80 °C下闪蒸10 min，固化能量为1 000 mJ/cm2。 所得涂膜的性能见表 1。
4 结语
(1) 以自由基共聚法制备了阳离子型丙烯酸树 脂，用含异氰酸根的不饱和单体对其进行接枝改性后 得到光敏树脂，合成了 UV 固化阴极电泳涂料。考察 了电泳工艺对沉积漆膜沉积效果及漆膜厚度的影响， 得到最佳电泳工艺为：电泳电压 80 V，电泳时间 90 s。
(2) 闪蒸工艺对漆膜性能影响较大，最佳闪蒸工 艺是闪蒸温度 80 °C，闪蒸时间 5 min。

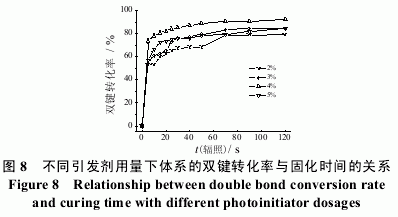

(3) 以红外光谱法考察了光固化过程中双键转化 率与辐照时间及引发剂用量的关系，确定适合该体系 的固化条件为：引发剂质量分数 3%，固化时间 70 s。
(4) 采用该UV阴极电泳体系制得的固化漆膜外观 平整光亮，附着力 1 级，抗冲击强度 50 kg·cm，柔韧 性 1 mm，硬度 4H，耐丁酮双向擦拭次数超过 200 次， 分别在 0.1 mol/L 的 HCl、H2SO4和 NaOH 溶液中浸泡 120 h 后无变化。
参考文献：
[1] 康志萍. 新型的环保涂料──低温固化阴极电泳涂料[J]. 环境技术, 2000,18 (1): 15-18.
[2] 李维, 谢银保, 袁建中, 等. 低温固化低密度阴极电泳漆的性能及应 用[J]. 汽车工艺与材料, 2004 (3): 41-43, 46.
[3] 江苏鸿业涂料科技产业有限公司, 中国化工建设总公司常州涂料化工 研究院. 低温固化的阴极电泳涂料用树脂乳液: CN, 1483772A [P]. 2004–03–24.
[4] 宋华, 王纳新. 低温固化阴极电泳涂料的应用[J]. 汽车工艺与材料, 1997 (10): 25-27.
[5] KRYLOVA I. Painting by electrodeposition on the eve of the
21st century [J]. Progress in Organic Coatings, 2001, 42 (3/4): 119-131.
[6] YOICHI A, KAZUHIKO T, AKIRA U, et al. Method of coating a plastic
molding, ultraviolet-curable under coating for metal evaporation, and
