在大多数情况下，聚醋树脂的指标将直接影响到粉末涂料的涂膜性质，聚醋的关键因素包括:聚醋的几(玻璃化温度)、官能基数、酸价和添加比例等。为了使环氧树脂一聚醋树脂混合型粉末涂料有良好的加工性能和贮存稳定性，聚醋的几最好介于50一80℃ 之间，官能基数以2一3为宜。对高装饰性粉末涂料而 言，高酸价、低相对分子质量聚醋具有低粘度特性， 可增强涂料之流动性和光泽性。高酸价的聚醋需配比 更多量的环氧树脂，按照聚醋量的降低一般可分为 50:50;40:60;30:70;20:80等4种固化体系。一般按照固化比例进行分类是为了在烘烤温度为 160一200℃之间能获得可接受的固化时间，在实践中混合型粉末涂料通常需要催化。原则上聚醋树脂制造 商在树脂生产时就引人了催化剂，采用这种方法可使 催化剂在粉末涂料中的分布更均匀。当必须添加助剂数量级的催化剂时，通常使用母料技术。用于加速反应速率的催化剂有叔胺或季钱盐。
环氧树脂一聚醋树脂混合配方体系与颜、填料湿润性良好，经济性高，涂膜光泽性与可挠性佳，耐候性比纯环氧树脂粉末涂料为优，是近年来发展速度最快的粉末涂料体系，缺点是涂膜的硬度与耐溶剂 性稍差。
4.2酸/缩水甘油基丙烯酸固化体系
含环氧官能团的丙烯酸树脂作基料，以长链二元梭酸作固化剂。交联剂中的长脂肪链为固化膜提供柔韧性和抗冲击性，但是远低于其他通用粉末涂料体系 所能达到的数值。
透明丙烯酸粉末涂料已开始用于汽车铝轮毅和汽 车面漆涂装，具有以下优点:涂膜透明清晰，不泛黄， 不起雾，鲜艳度高;涂料流动流平性佳，涂膜丰满度 好;固化温度低;耐溶剂性能好(特别是耐醇类溶剂); 耐擦伤性能优异。
在多数情况下，丙烯酸粉末涂料的抗冲击性能不 超过30英寸/磅。比聚醋和聚氨醋粉末涂料低很多倍。 缩水甘油基丙烯酸一聚醋树脂交联固化体系也称 为丙烯酸聚醋粉末涂料，是近年发展起来的新品种， 以缩水甘油醋丙烯酸树脂为主体基料，用梭基聚醋交 联固化成膜。在此体系中，往往辅以少量封闭异氰酸 醋或长碳二元酸，组成混合交联固化体系。其涂膜的 耐冲击性比纯丙烯酸粉末涂料有明显改进。
4.3梭酸丙烯酸/环氧树脂固化体系

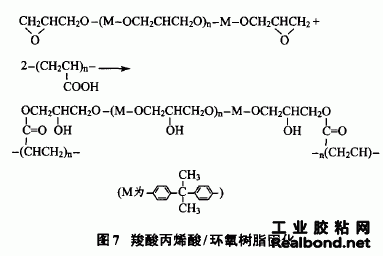

竣基丙烯酸树脂(CFA)用双酚A型环氧树脂交 联固化体系，又称为丙烯酸/环氧粉末涂料的主要反应是丙烯酸树脂中的梭基与环氧树脂中的环氧基之间 的加成反应，反应中无小分子物质释出，所得涂膜致密、光泽好。固化反应如图7所示。
5 咪哩/环氧固化体系

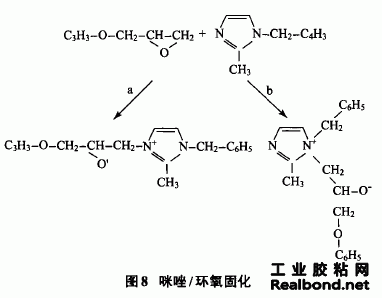

咪陛类分子中含仲氮和叔氮原子，仲氮原子上 的活泼氢可产生亲核加成反应，而叔氮原子上的未 共用电子对可引发阴离子聚合反应。所以，咪哩类与 环氧基的反应存在加成固化反应和催化聚合反应两 种机理(图8)。
咪哇类固化剂的研究一直在开展，进行化学封闭 改性和微胶囊化。例如通过对咪哩类固化剂进行化学 改性来改善2一甲基咪哇、2一苯基咪哩琳体系的贮存 性是一个重要的研究课题，也即让其成为在室温下具 有一定贮存期的潜伏性固化剂。已有一些产品可实现 常温下具有良好贮存性，而在100一170℃迅速固化。
