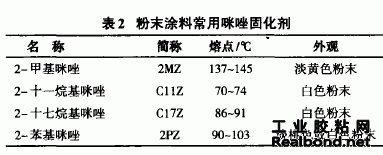

国外尤其是日本有许多贡献，将各种咪哩与甲苯二异氰酸醋、异佛尔酮二异氰酸醋、六次甲二异氰酸醋反应制成封闭产物。减弱了咪哇环上胺基的活性， 有较长使用期。当温度上升到100℃时封闭作用解除， 咪哇恢复活性和环氧树脂固化。粉末涂料常用的咪哩固化剂见表2。
6.酚类/环氧固化体系

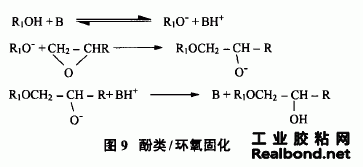

当用碱催化剂催化时环氧基容易与酚经基反应， 这是制备双酚A型环氧树脂高级同系物最广泛使用的方法，即由低相对分子质量双酚刀环氧氯丙烷预缩物作起始剂。用苯酚或双酚A型线型酚醛固化的环氧粉 末涂料要用叔胺或季钱盐催化。固化机理几乎与梭基/环氧基固化反应相同(图9)。
6.1 酚醛树脂
酚醛树脂通过酚经基或甲氧基与环氧树脂中的环氧基反应而固化。酚醛树脂固化的环氧粉末涂料具有 优良的耐酸性、耐水性。另外，大量的苯环结构也赋 予涂层良好的耐热性。主要应用于防腐蚀场合，是耐 腐蚀性较好的品种。
但实践证明:以酚醛环氧为固化体系的防腐粉末 仍有很多缺点。首先，作为固化剂用的酚醛树脂的选 择比较严格，必须具有一定的熔点以适应粉末涂料贮存稳定性的需要;其次，由于酚醛树脂的脆性大，因此在配比中的用量受到限制，大量使用时涂层脆且固 化不彻底;第三，由于酚醛树脂用量的限制，使用时还需加人其它固化剂协同固化，容易导致涂膜的收缩应力不稳定，涂层起泡;第四，酚醛树脂和环氧树脂的反应活性差，一般需在200℃以上固化。
6.2 酚类固化剂
酚类固化剂其结构为特制的长碳链树脂状聚合物，反应基团为酚基。和环氧树脂相容性很好。其结构式和双酚A型环氧树脂较接近，软化点为 85一120℃;需要配合促进剂使用，目前最常用、最经济的促进剂为2一甲基咪哇，某些新型的促进剂具有抗泛黄、提高贮存性的特点。涂膜附着力、柔韧性、耐冲击性、光亮度高、流平性及防腐性能均佳。无毒性，可用于与食品、饮用水等直接接触的涂料体系。 (参考文献54篇从略)
